厳しい冬も終わりに近づき、春の気配が感じられる時期になってきました。冬を快適に過ごすことができれば、厳しい寒さも苦になりませんよね。この連載では何度も温熱環境と快適性の関係を取り上げてきましたが、今回はもう少し深く、人間の温熱感を見ていくことにしましょう。

温熱感PMVモデルのおさらいをもう一度

本連載の第8回目「冬のいごこちを考える」ですでに、人間の温熱感は「人体側の2要素」と「周辺環境の4要素」によって決定される、とお話ししました。なぜこの合計6要素で温熱感が決定されるのか、世界でもっとも一般的に使われているPMV/PPDモデルを基に、より深く考えてみましょう。

PMV/PPDモデルは、1967年にデンマークのファンガー教授によって提唱された温熱感の考え方です(図1)。ファンガー博士は多数の被験者実験を基に、人間の体内で発生する「代謝熱量」と人体から放出される「放熱量」が一致した、「熱的平衡」状態が快適性のための必要条件だとしました。PMV/PPDの詳細はなかなかややこしいのですが、快適に感じられる皮膚温度から着衣の表面温度が決定され、周辺環境との温度差から放熱量が決定されます。

図1 PMVモデルは体の熱バランスから温熱環境を評価する
図1 PMVモデルは体の熱バランスから温熱環境を評価する
快適な温熱環境であるためには、体の中で生産される「代謝熱」と体全体からの「放熱量」が釣り合う「熱バランス」が取れていることが肝心です。世界的に最も広く用いられているPMV/PPDモデルにおいては、まず人体側の「代謝量」と「着衣量」から、着衣の表面温度を決定します。この着衣表面から周辺環境に対流・放射で放出される熱量を計算した上で、熱バランスがとれているかをチェックしたものがPMVです。 PMVは、放熱過大ならマイナス、放熱過小ならプラス、熱バランスが取れている状態ではゼロに近づきます。

不満に感じる人の割合がPPD

図1に示すように、体内で発生する代謝熱量と、さまざまなルートで周辺環境に放出される放熱量合計との間の釣り合いの程度を表した指標が、PMV (Predicted Mean Vote)です。代謝熱量より放熱量が大きいとPMVはマイナスとなり、熱が不足して寒さを感じます。代謝熱量が放熱量より大きいとPMVはプラスとなり、熱が過剰となって暑さを感じます。

ファンガー博士はさらに、PMVの値に応じた不満者率PPDの式を図2のようにつくりました。PMVがゼロの時に不満者率PPDは最小の5%となります。一般にPMVが±0.5の範囲に収まっていれば、不満者率PPDは10%以内となって十分に快適な環境であるといえます。

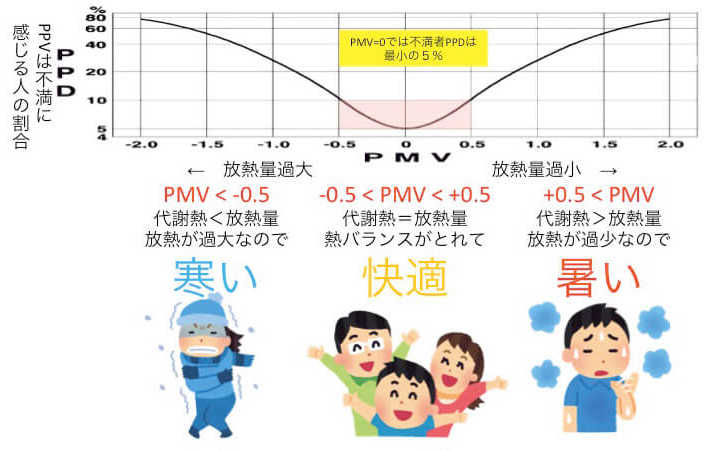

図2 熱バランスPMVから不満者率PPDを推定する
図2 熱バランスPMVから不満者率PPDを推定する
多くの被験者実験を通して、熱バランスを表すPMVに応じてどの程度不満に感じる人がいるかを推定したものが不満者率PPDです。PMVが±0.5以内に収まっているとすれば、不満者率PPDは10%以下となり十分に快適な環境といえます。

現場でPMV/PPDを計測するためには、図3に示すようなPMV計を用いるのが一般的です。空気の温度・湿度だけではなく、気流の風速、周辺の放射温度を黒い球体(グローブ球)で計測することで、空気温度・湿度・風速・放射温度といった環境側4要素の条件下で、想定する活動量と着衣量に応じたPMV/PPDを算出できます。

図3 PMV計で快適性を計測せよ!
図3 PMV計で快適性を計測せよ!
環境の4要素をすべて計測するPMV計を用いれば、代謝率や着衣量ごとに、計測された環境における熱バランスPMVや不満者率PPDを算出することができます。
