アース付きに高圧やEV専用…。「特殊コンセント」の種類と注意点

よく読まれている記事

DAILY

WEEKLY

前回はインテリアコーディネーターの本間純子さんに「6帖に3ヵ所が目安！コンセントの数や取り付け場所、高さの基本とは？」と題し、家づくりで知っておきたいコンセントの基本について教えていただきました。

近年は電圧の高い家電が多く、USBコンセントなど新しいタイプのコンセントを住宅で使う例も増えています。そこで今回は、スタンダードなコンセントとは仕様が違う「特殊コンセント」について解説いただきます。

「機能付きコンセント」の種類いろいろ

電気の取り出し口として住まいで必要不可欠な「コンセント」。どのご家庭にもあるスタンダードなコンセント以外に、「使い勝手の良さ」や「安全」などの機能がついたさまざまな家電に対応するコンセントがあります。毎日の暮らしに便利な「機能付きコンセント」をご紹介しましょう。

「3口コンセント」はプラグや
電源アダプターのサイズに注意

コンセントの基本使用は「差し込み口が2つ」のタイプですが、そこにもう一つ加えて、差し込み口を3つに増やしたコンセントがあります。

1ヵ所でまとめて家電が使えて便利ですが、注意点も。プラグや電源アダプターのサイズが大きいと、中央の差し込み口が使えない場合があります。

4つ以上の差し込み口が欲しいときは、コンセントプレートの大きさを変えて対応します。最大12個まで差し込み口をつけることができる、大きなプレートもあります。

コンセントは1つのプレートにたくさんの差し込み口を付けることが可能ですが、用途や使う家電のプラグや電源アダプターのサイズによっては、あえて差し込み口の数の少ないプレートを複数付けたほうが使い勝手がいいこともあります。参考までに、下図のとおり、プレートのおおよその大きさと、最大の差込口を示します。

近年より強く推奨されている
「アース付きコンセント」

ご存知のとおり、洗濯機や冷蔵庫、電子レンジなどの家電に付属する緑色のケーブルは「アース線」といい、漏電や雷の電気を地中に逃がす働きがあります。

またこれは、家電が発する電磁波や静電気で起きる他の電化製品との干渉を、緩和する働きも担います。アース線をアース付きコンセントに接続させることで、電気を安全に使うことができるのです。

2022年12月に電気設備に関する内線規定が改正され、アース付きコンセントの設置がより強く推奨されるようになりました。

特に以下の1～8の電化製品を使用する場所には、アース付きコンセントの設置が義務づけられています。　

エアコン（電気冷暖房機）
冷蔵庫
食器洗い乾燥機
電子レンジ
洗濯機
電気衣類乾燥機
温水専用便座
電気温水器（エコキュート）

家電をどの部屋のどこに置くかを決めたら、アース付きコンセントの位置を確認しましょう。

キッチン・洗面室・トイレといった水まわりは、すべてのコンセントをアース付きにすることが定められています。キッチンでは、冷蔵庫や電子レンジ以外のコンセントもアース付きが必要です。電気設備や配線の打ち合わせ時に確認しましょう。

下図はアース付きコンセントの一例です。上は3Pプラグ用コンセントです。現在はパソコンのプラグに使われる程度ですが、欧米で普及しているため、今後日本で広がることが予想されます。下は、アース端子付きコンセント。緑のアース線をこの端子に接続します。

エアコン用は「スイッチ付きコンセント」に

使用しない期間が長いエアコンは、「スイッチ付きコンセント」がおすすめです。プラグを差し込んだままで待機電力をカットできます。

エアコンのコンセントは通常手が届きにくい高い位置に設置され、抜き差しが容易ではありませんし、抜いたプラグがぶら下がっているのは見た目もよくありません。小さなスイッチですが、かなりストレスフリーです。100V用と200V用があり、エアコンの機種やスペックに合わせて選べます。

（写真／パナソニック株式会社エレクトリックワークス社）

家電の100Vと200Vの違いとは？

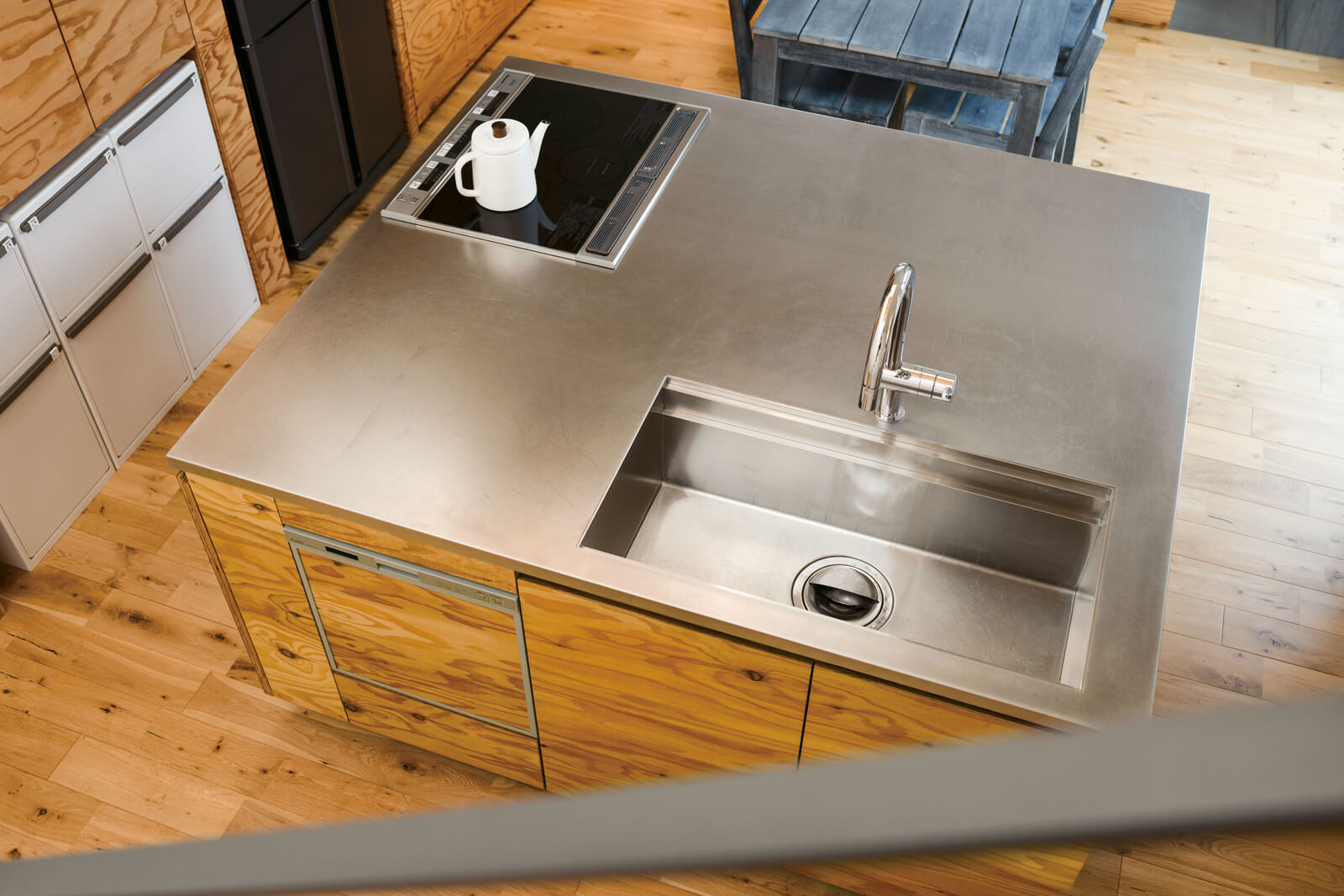

家電の100Vと200Vの違いは「パワフルさ」です。最近の日本の住宅だと、IHクッキングヒーターやエアコンなどはより大きなパワーが必要なため、200Vの製品が多く販売されています。
また日本でも人気のMieleやBOSCHなどヨーロッパ製の食器洗い乾燥機やビルトイン洗濯機なども200V。使用する電気量は大きい分、短時間で仕事が完了します。
なお100Vと200Vのコンセントは形状が違うため、間違えて差し込むことはないでしょう。
