私たちのミライの家、NEXTハウス。今回からはその具体的な技術について考えていきます。1つめの技術は「窓」について。その歴史や変遷に触れつつ、解析したいと思います。

1つめの技術は「窓」について。その歴史や変遷に触れつつ、解析したいと思います。住まいの最も特徴的なパーツ

窓は現在の建築を決定づける最も大きな要素でしょう。古代ローマ以前からガラスそのものはつくられていましたが、溶かしたガラスを手作業で伸ばすため、大きく平らな板はつくれません。昔の窓が小さなガラス片を金属でつないでいるのは、このためです(図1)。

図1 昔のガラスは手づくり(クラウン・ガラス)
図1 昔のガラスは手づくり
ガラスの製造はメソポタミアで4000年前から行われ、古代ローマの遺跡からも板ガラスが発見されています。手作業で溶けたガラスを加工したため、大きな板ガラスをつくることは難しく、小さな欠片をつないで窓をつくっていました(クラウン・ガラス)。

ヨーロッパでは古くからガラス工業が発達していました。フランスのルイ14世は熱心にガラス産業を振興し、1665年に王立鏡面ガラス製作所として設立されたサンゴバン(Saint-Gobain)は、現在でも世界的ガラス企業として続いています。ヴェルサイユ宮殿の室内を明るく照らす大きなガラスと鏡は、当時の最先端技術としてフランスの威容を世界に誇示するものでした。


19世紀の産業革命を経て、大量にエネルギーを利用する機械化が進むと、大判のガラスが入手しやすくなりました。ガラスがなかった時代の建築の中はとても暗いものでしたが、窓ガラスの普及により視線を通し光を取り入れながらも、音や熱・空気の行き来を制御できるようになったのです。


日本においても明治時代になると、紙をガラスに置き換えたガラス障子が登場するようになりました(図2)。当時はまだ電気照明は普及していなかったので、明るさが特に必要な写真館や歯医者では天井一杯までガラス窓を張り巡らせていました(図3)。こうしたモダンな建築はガラスとともに登場したのです。

図2 最初期のガラス建築(江戸東京たてもの園 三井八郎右衛門邸)
図2 最初期のガラス建築
明治時代になって、紙障子がガラス障子に代わっていきました。手づくりのガラスなので、よく見ると歪みが見えます。当時は非常に高価で、採用できる物件はごく限られていました(写真:江戸東京たてもの園 三井八郎右衛門邸)。
図3 採光が唯一の照明だった時代
図3 採光が唯一の照明だった時代
照明機器がごく限られていた時代、強い光が必要な写真館や歯医者では大きな開口を設けて自然光を取り入れていました。光あふれる室内空間は、当時の人にとって大きな驚きだったことでしょう(写真:江戸東京たてもの園 常盤台写真場)。

窓に求められる機能・性能

窓は建築の中と外をつなぐインターフェースとして、建築のあらゆるパーツの中でも特に多くの機能を有しています。「しっかり開いてしっかり閉じる」ということは、言うほど簡単ではないのです。開け閉めの利便性だけでなく、閉めた時には雨・風だけでなく音もしっかり遮蔽できなければなりません。最近では、熱ロスや漏気・結露まで防ぐ必要が出ているのです(図4)。

図4 窓に求められる性能はたくさん
図4 窓に求められる性能はたくさん
窓は住宅の外と中をつなぐインターフェースであり、多くの機能と性能が要求されます。これからの住宅においては、それぞれの性能を高次元で両立させることが重要です。

前述のとおり、日本の住宅の窓は紙障子をガラス障子に置き換えることから始まっています。そのため、「木枠」と「薄い1枚ガラス」の「引き違い」窓が長らく無難なものとして標準的に使われてきました。現在でも既存の家にはそういった窓が多く見られますが、すぐに建て付けが悪くなり開きづらくなってしまいますし、窓としても隙間が多く十分な性能があるとはいえない代物でした。

大歓迎されたアルミサッシ。その弱点は熱伝導

その後、高度経済成長が進む中で、大量に生産されるアルミを活用したアルミサッシが登場してきました。アルミは強度があり加工精度も高いために、滑らかな開け閉めを可能にしつつ、気密や水密・耐風・防火といった性能を高次元で達成できました。なにより錆びないために、メンテナンスフリーであったことは大きな魅力でした。こうした「夢」のアルミサッシが爆発的に普及したのは当然といえるでしょう。

しかし、アルミは素晴らしい素材なのですが一つだけ弱点がありました。極端に熱を伝えやすいのです。熱伝導率で比較すると、木や樹脂に比べて1000倍以上も熱を伝えてしまいます(図5)。建物の断熱が大事だという認識が広まる中、ガラスは従来の1枚ガラスから2枚のペアガラスに変わっていきます。ガラスの断熱性がよくなる中で、アルミサッシの熱的な弱点が顕わになってきたのです(図6)。

図5 アルミの熱伝導は樹脂の1000倍以上
図5 アルミの熱伝導は樹脂の1000倍以上
アルミは木や樹脂に比べて、極端に熱伝導率が高い物質です。この性質を利用して、手の熱で固いアイスクリームを溶かしてしまうスプーンも登場しています。ただ手が冷えますので、お薦めできるかはちょっと微妙です。

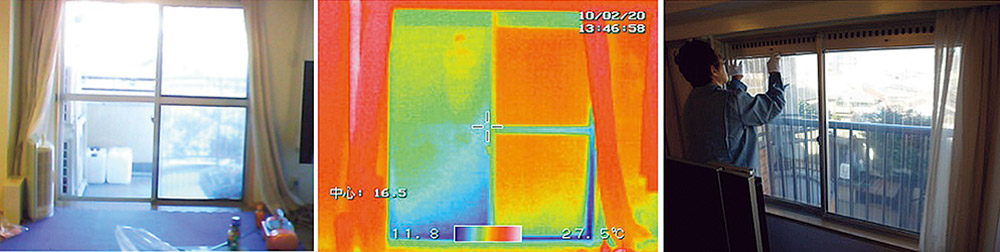

図6 ガラスが良くてもアルミじゃダメ
図6 ガラスが良くてもアルミじゃダメ
アルミは熱伝導が非常に高いため、断熱において最大の弱点となります。筆者の住宅でガラスに高断熱フィルムを張ってみた結果です。ガラス面の温度は上がりましたが、逆にアルミサッシの冷たさが目立ってしまいました。
